“Olutọju ọkọ ofurufu kan ti o jẹ ọmọ ọdun 23 kan ti China Southern Airlines jẹ itanna lakoko ti o n sọrọ lori iPhone5 rẹ lakoko ti o ngba agbara”, awọn iroyin ti fa ifojusi jakejado lori ayelujara. Ṣe awọn ṣaja le ṣe ewu awọn ẹmi bi? Awọn amoye ṣe itupalẹ jijo transformer inu ṣaja foonu alagbeka, 220VAC alternating lọwọlọwọ jijo si opin DC, ati nipasẹ laini data si ikarahun irin ti foonu alagbeka, ati nikẹhin ja si itanna, iṣẹlẹ ti ajalu ti ko le yipada.
Nitorinaa kilode ti iṣelọpọ ti ṣaja foonu alagbeka wa pẹlu 220V AC? Kini o yẹ ki a san ifojusi si ni yiyan ipese agbara ti o ya sọtọ? Bawo ni lati ṣe iyatọ laarin awọn ipese agbara ti o ya sọtọ ati ti kii ṣe iyasọtọ? Wiwo ti o wọpọ ni ile-iṣẹ ni:

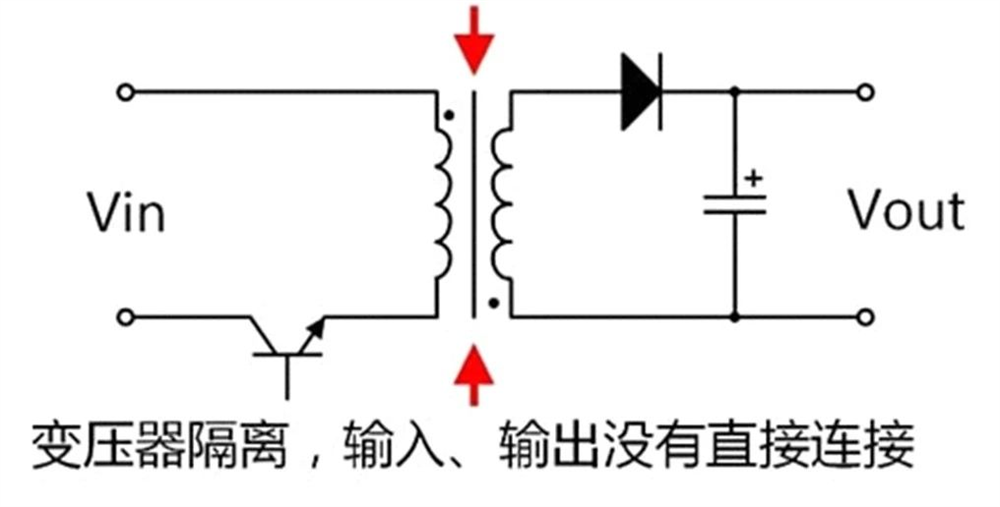

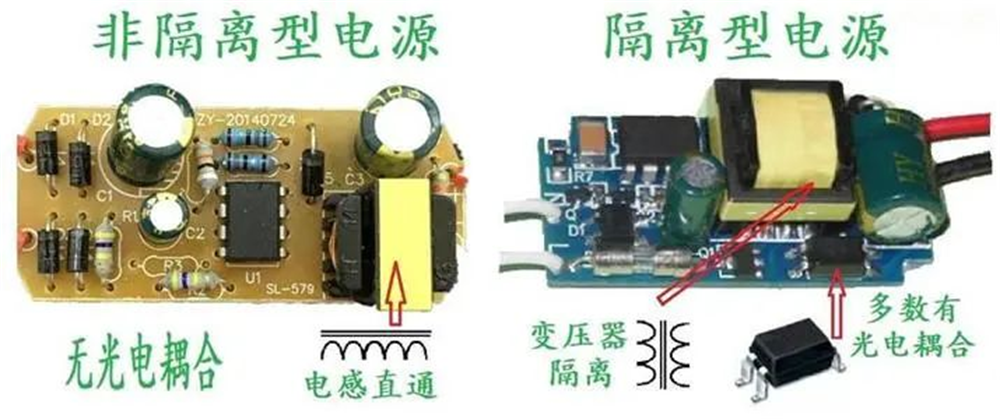

1. Ipese agbara ti o ya sọtọ: Ko si asopọ itanna taara laarin lupu titẹ sii ati lupu ti o wu ti ipese agbara, ati titẹ sii ati iṣelọpọ wa ni ipo idabo giga-resistance laisi lupu lọwọlọwọ, bi a ṣe han ni Nọmba 1:

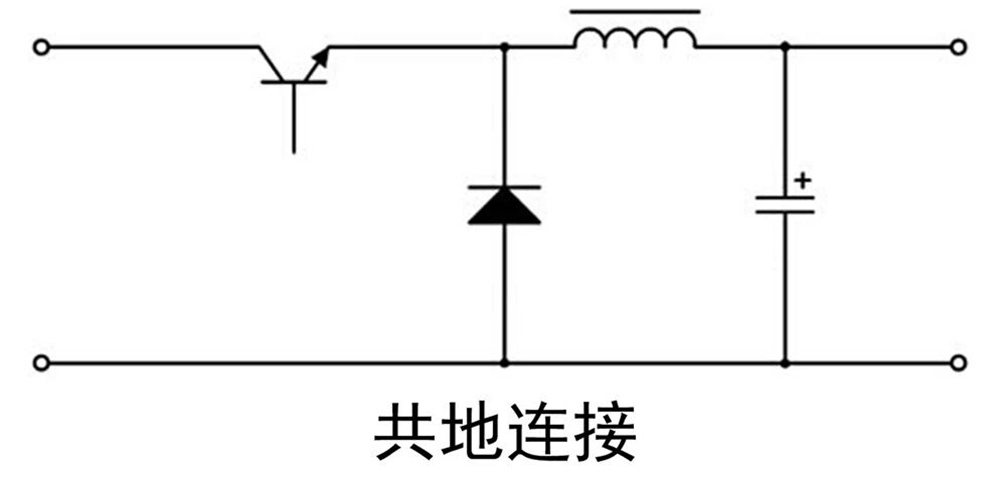

2, ipese agbara ti ko ya sọtọ:Loop lọwọlọwọ taara wa laarin titẹ sii ati iṣẹjade, fun apẹẹrẹ, titẹ sii ati iṣẹjade jẹ wọpọ. Ayika flyback ti o ya sọtọ ati iyika BUCK ti ko ya sọtọ ni a mu bi awọn apẹẹrẹ, bi a ṣe han ni Figure 2.Figure 1 Ipese agbara ti o ya sọtọ pẹlu ẹrọ oluyipada.
1.Awọn anfani ati awọn alailanfani ti ipese agbara ti o ya sọtọ ati ipese agbara ti kii ṣe iyasọtọ
Gẹgẹbi awọn imọran ti o wa loke, fun topology ipese agbara ti o wọpọ, ipese agbara ti ko ya sọtọ ni akọkọ pẹlu Buck, Boost, Buck-boost, ati bẹbẹ lọ. miiran topologies pẹlu ipinya Ayirapada.
Ni idapọ pẹlu awọn ipinya ti o wọpọ ati awọn ipese agbara ti kii ṣe iyasọtọ, a le ni oye gba diẹ ninu awọn anfani ati awọn aila-nfani wọn, awọn anfani ati awọn aila-nfani ti awọn mejeeji fẹrẹẹ idakeji.
Lati lo awọn ipese agbara ti o ya sọtọ tabi ailẹgbẹ, o jẹ dandan lati ni oye bii iṣẹ akanṣe gangan ṣe nilo awọn ipese agbara, ṣugbọn ṣaaju iyẹn, o le loye awọn iyatọ akọkọ laarin awọn ipese agbara ti o ya sọtọ ati ailẹgbẹ:
① Ipele ipinya ni igbẹkẹle giga, ṣugbọn idiyele giga ati ṣiṣe kekere.
②Eto ti module ti kii ṣe iyasọtọ jẹ irọrun pupọ, idiyele kekere, ṣiṣe giga, ati iṣẹ ailewu ti ko dara.
Nitorinaa, ni awọn iṣẹlẹ wọnyi, o gba ọ niyanju lati lo ipese agbara ti o ya sọtọ:
① Pẹlu awọn iṣẹlẹ mọnamọna ti o ṣee ṣe, gẹgẹbi gbigba ina mọnamọna lati akoj si awọn iṣẹlẹ DC-kekere foliteji, nilo lati lo ipese agbara AC-DC ti o ya sọtọ;
② Bosi ibaraẹnisọrọ ni tẹlentẹle n gbe data lọ nipasẹ awọn nẹtiwọọki ti ara bii RS-232, RS-485 ati nẹtiwọọki agbegbe agbegbe oludari (CAN). Ọkọọkan ninu awọn ọna asopọ asopọ wọnyi ni ipese pẹlu ipese agbara tirẹ, ati aaye laarin awọn ọna ṣiṣe nigbagbogbo jinna. Nitorinaa, a nigbagbogbo nilo lati ya sọtọ ipese agbara fun ipinya itanna lati rii daju aabo ti ara ti eto naa. Nipa yiya sọtọ ati gige lupu ilẹ, eto naa ni aabo lati ipa foliteji giga igba diẹ ati ipalọlọ ifihan agbara dinku.
③ Fun awọn ebute oko oju omi I / O ita, lati rii daju iṣẹ ṣiṣe ti o gbẹkẹle ti eto naa, a ṣe iṣeduro lati ya sọtọ ipese agbara ti awọn ibudo I / O.

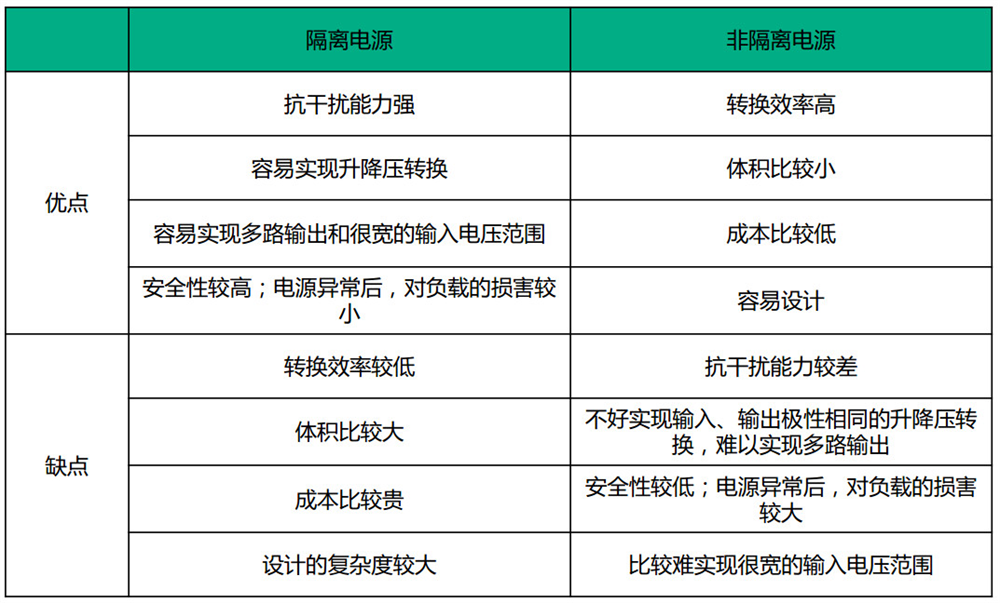

Tabili ti a ti ṣoki ni a fihan ni Table 1, ati awọn anfani ati ailagbara ti awọn meji jẹ fere idakeji.

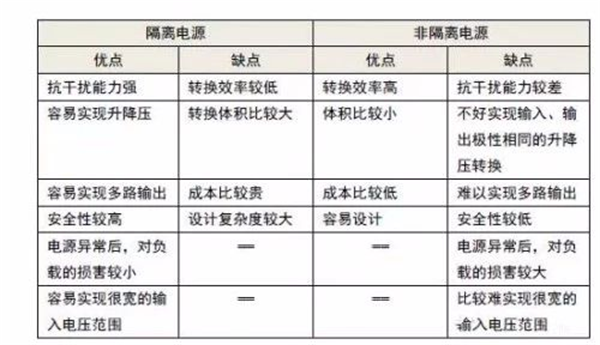

Table 1 Awọn anfani ati awọn alailanfani ti awọn ipese agbara ti o ya sọtọ ati ti kii ṣe iyasọtọ
2, Yiyan agbara ti o ya sọtọ ati agbara ti kii ṣe iyasọtọ
Nipa agbọye awọn anfani ati awọn aila-nfani ti awọn ipese agbara ti o ya sọtọ ati ti kii ṣe iyasọtọ, ọkọọkan ni awọn anfani tirẹ, ati pe a ti ni anfani lati ṣe awọn idajọ deede nipa diẹ ninu awọn aṣayan ipese agbara ti o wọpọ:
① Ipese agbara ti eto naa ni a lo ni gbogbogbo lati mu ilọsiwaju iṣẹ-kikọlu ati rii daju igbẹkẹle.
② Ipese agbara ti IC tabi apakan ti Circuit ninu igbimọ Circuit, ti o bẹrẹ lati iye owo-doko ati iwọn didun, lilo ayanfẹ ti awọn ero ti kii ṣe ipinya.
③ Fun awọn ibeere aabo fun aabo, ti o ba nilo lati sopọ AC-DC ti ina ina ilu, tabi ipese agbara fun lilo iṣoogun, lati rii daju aabo eniyan, o gbọdọ lo ipese agbara. Ni awọn igba miiran, o gbọdọ lo ipese agbara lati mu ipinya lokun.
④ Fun ipese agbara ti ibaraẹnisọrọ ile-iṣẹ latọna jijin, lati le dinku awọn ipa ti awọn iyatọ agbegbe ati kikọlu asopọ okun waya, a lo ni gbogbogbo fun ipese agbara lọtọ lati fi agbara ipade ibaraẹnisọrọ kọọkan nikan.
⑤ Fun lilo ipese agbara batiri, ipese agbara ti kii ṣe ipinya ni a lo fun igbesi aye batiri to muna.
Nipa agbọye awọn anfani ati awọn aila-nfani ti ipinya ati agbara ti kii ṣe ipinya, wọn ni awọn anfani tiwọn. Fun diẹ ninu apẹrẹ ipese agbara ifibọ ti o wọpọ, a le ṣe akopọ awọn iṣẹlẹ ti yiyan rẹ.
1.Isolation ipese agbara
Lati le mu ilọsiwaju iṣẹ-kikọlu ati rii daju igbẹkẹle, o jẹ lilo gbogbogbo lati lo ipinya.
Fun aabo awọn ibeere fun aabo, ti o ba nilo lati sopọ si AC-DC ti awọn Municipal Electricity, tabi ipese agbara fun egbogi lilo, ati funfun ohun elo, ni ibere lati rii daju aabo ti awọn eniyan, o gbọdọ lo awọn ipese agbara. gẹgẹbi MPS MP020, fun esi atilẹba AC-DC, o dara fun awọn ohun elo 1 ~ 10W;
Fun ipese agbara ti awọn ibaraẹnisọrọ ile-iṣẹ latọna jijin, lati le ni imunadoko ni idinku awọn ipa ti awọn iyatọ agbegbe ati kikọlu asopọ okun waya, a lo ni gbogbogbo fun ipese agbara lọtọ lati fi agbara ipade ibaraẹnisọrọ kọọkan nikan.
2. Ipese agbara ti kii ṣe iyasọtọ
IC tabi diẹ ninu awọn Circuit ninu awọn Circuit ọkọ ni agbara nipasẹ awọn owo ratio ati iwọn didun, ati awọn ti kii-ipinya ojutu ti wa ni fẹ; gẹgẹ bi awọn MPS MP150/157/MP174 jara ẹtu ti kii-ipinya AC-DC, o dara fun 1 ~ 5W;
Fun ọran ti foliteji ṣiṣẹ ni isalẹ 36V, batiri naa ni a lo lati pese agbara, ati pe awọn ibeere to muna wa fun ifarada, ati pe ipese agbara ti kii ṣe ipinya ni o fẹ, gẹgẹbi MP2451/MPQ2451 MPS.
Awọn anfani ati awọn alailanfani ti agbara ipinya ati ipese agbara ti kii ṣe ipinya
Nipa agbọye awọn anfani ati awọn aila-nfani ti ipinya ati ipese agbara ti kii ṣe iyasọtọ, wọn ni awọn anfani tiwọn. Fun diẹ ninu awọn yiyan ipese agbara ifibọ ti o wọpọ, a le tẹle awọn ipo idajọ wọnyi:
Fun aabo awọn ibeere, ti o ba nilo lati sopọ si AC-DC ti Municipal Electricity, tabi ipese agbara fun egbogi, ni ibere lati rii daju aabo ti awọn eniyan, o gbọdọ lo awọn ipese agbara, ati diẹ ninu awọn igba gbọdọ wa ni lo lati mu ipinya ipese agbara.
Ni gbogbogbo, awọn ibeere fun foliteji ipinya agbara module ko ga pupọ, ṣugbọn foliteji ipinya ti o ga julọ le rii daju pe ipese agbara module ni lọwọlọwọ jijo, aabo ti o ga ati igbẹkẹle, ati awọn abuda EMC dara julọ. Nitorinaa ipele foliteji ipinya gbogbogbo ti ga ju 1500VDC.
3, awọn iṣọra fun yiyan ti ipinya agbara module
Idaduro ipinya ti ipese agbara ni a tun pe ni agbara egboogi-ina ni boṣewa orilẹ-ede GB-4943. Iwọn GB-4943 yii jẹ awọn iṣedede aabo ti ohun elo alaye ti a sọ nigbagbogbo, lati ṣe idiwọ fun eniyan lati jẹ ti ara ati awọn iṣedede ti orilẹ-ede itanna, pẹlu yago fun yago fun eniyan ti bajẹ nipasẹ ibajẹ mọnamọna ina, ibajẹ ti ara, bugbamu. Gẹgẹbi a ti han ni isalẹ, aworan apẹrẹ ti ipese agbara ipinya.

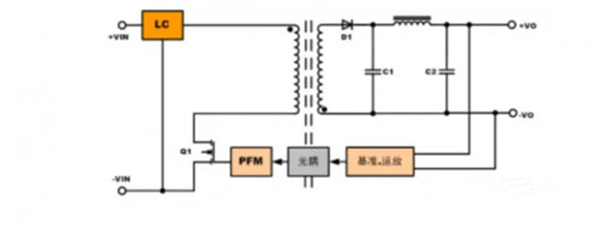

Ipinya agbara be aworan atọka

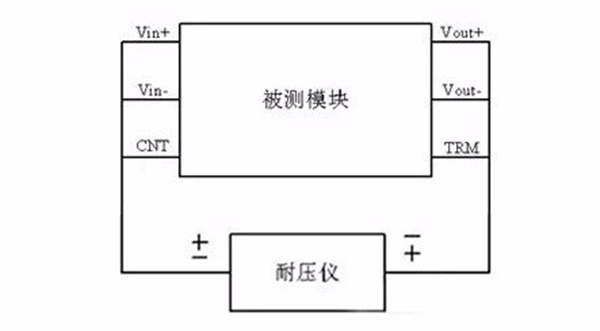

Gẹgẹbi itọkasi pataki ti agbara module, boṣewa ti ipinya ati ọna idanwo-sooro jẹ tun ṣe ilana ni boṣewa. Ni gbogbogbo, idanwo asopọ agbara dogba jẹ lilo gbogbogbo lakoko idanwo ti o rọrun. Aworan sikematiki asopọ jẹ bi atẹle:
Aworan pataki ti resistance ipinya
Awọn ọna Idanwo:
Ṣeto foliteji ti resistance foliteji si iye resistance foliteji ti a sọ, lọwọlọwọ ti ṣeto bi iye jijo ti a sọ, ati pe akoko ti ṣeto si iye akoko idanwo pàtó;
Awọn mita titẹ iṣẹ bẹrẹ idanwo ati bẹrẹ titẹ. Lakoko akoko idanwo ti a fun ni aṣẹ, module yẹ ki o jẹ aibikita ati laisi arc fo.
Akiyesi pe awọn alurinmorin agbara module yẹ ki o wa ti a ti yan ni akoko ti igbeyewo lati yago fun tun alurinmorin ati ki o ba awọn agbara module.
Ni afikun, ṣe akiyesi:
1. San ifojusi boya AC-DC tabi DC-DC.
2. Awọn ipinya ti ipinya agbara module. Fun apẹẹrẹ, boya 1000V DC pade awọn ibeere idabobo.
3. Boya module agbara ipinya ni idanwo igbẹkẹle okeerẹ. Module agbara yẹ ki o ṣe nipasẹ idanwo iṣẹ, idanwo ifarada, awọn ipo igba diẹ, idanwo igbẹkẹle, idanwo ibaramu itanna EMC, idanwo iwọn otutu giga ati kekere, idanwo nla, idanwo igbesi aye, idanwo aabo, ati bẹbẹ lọ.

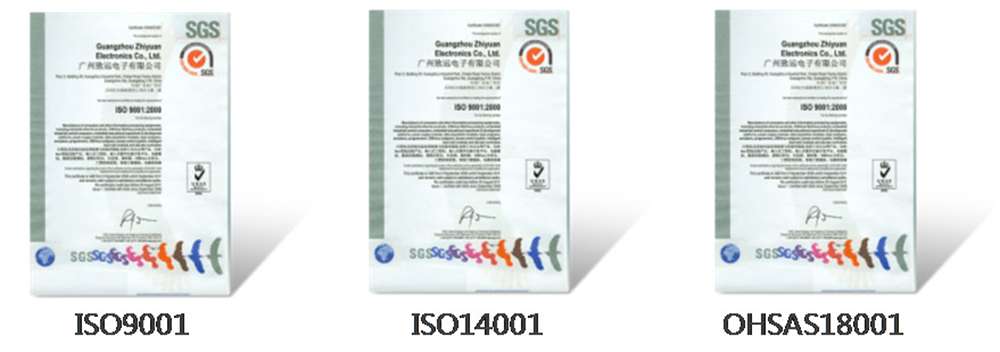

4. Boya awọn gbóògì ila ti awọn sọtọ agbara module ni idiwon. Laini iṣelọpọ agbara module nilo lati kọja nọmba awọn iwe-ẹri kariaye bii ISO9001, ISO14001, OHSAS18001, ati bẹbẹ lọ, bi o ṣe han ni Nọmba 3 ni isalẹ.
olusin 3 ISO iwe eri
5. Boya module agbara ipinya ni a lo si awọn agbegbe lile gẹgẹbi ile-iṣẹ ati awọn ọkọ ayọkẹlẹ. Awọn module agbara ti wa ni ko nikan loo si awọn simi ise ayika, sugbon tun ni BMS isakoso eto ti titun agbara awọn ọkọ.
4,To Iro ti ipinya agbara ati ti kii-isokan agbara
Ni akọkọ, a ṣe alaye aiyede kan: Ọpọlọpọ eniyan ro pe agbara ti kii ṣe iyasọtọ ko dara bi agbara ipinya, nitori pe ipese agbara ti o ya sọtọ jẹ gbowolori, nitorina o gbọdọ jẹ gbowolori.
Kini idi ti o dara julọ lati lo agbara ipinya ju ti kii ṣe ipinya ni iwoye ti gbogbo eniyan ni bayi? Ni otitọ, ero yii ni lati duro ninu ero ni ọdun diẹ sẹhin. Nitori iduroṣinṣin ti kii ṣe ipinya ni awọn ọdun iṣaaju ko ni iyasọtọ ati iduroṣinṣin, ṣugbọn pẹlu imudojuiwọn ti imọ-ẹrọ R&D, aisi iyasọtọ ti dagba pupọ ati pe o di iduroṣinṣin diẹ sii. Nigbati on soro ti aabo, ni otitọ, agbara ti kii ṣe ipinya tun jẹ ailewu pupọ. Niwọn igba ti eto naa ti yipada diẹ, o tun jẹ ailewu si ara eniyan. Idi kanna, agbara ti kii ṣe ipinya tun le kọja ọpọlọpọ awọn iṣedede aabo, gẹgẹbi: Ultuvsaace.
Ni otitọ, idi gbongbo ti ibaje si ipese agbara ti kii ṣe ipinya jẹ ṣẹlẹ nipasẹ foliteji ti o pọ si ni awọn opin mejeeji ti laini AC agbara. O tun le sọ pe igbi monomono jẹ igbi. Foliteji yii jẹ foliteji giga lẹsẹkẹsẹ ni awọn opin mejeeji ti laini AC foliteji, nigbakan bi giga bi ẹgbẹrun mẹta volts. Ṣugbọn akoko kukuru pupọ ati pe agbara naa lagbara pupọ. Yoo ṣẹlẹ nigbati o ba jẹ ãra, tabi lori laini AC kanna, nigbati ẹru nla ba ge asopọ, nitori inertia lọwọlọwọ yoo tun waye. Circuit BUCK ipinya yoo gbejade lesekese si iṣelọpọ, ba oruka wiwa lọwọlọwọ nigbagbogbo, tabi ba chirún jẹ siwaju, nfa 300V lati kọja, ati sun gbogbo atupa naa. Fun ipese agbara egboogi-ibinu ipinya, MOS yoo bajẹ. Lasan ni ibi ipamọ, ërún, ati awọn tubes MOS ti wa ni sisun. Bayi ipese agbara LED ti n ṣakoso jẹ buburu lakoko lilo, ati diẹ sii ju 80% jẹ awọn iṣẹlẹ iru meji wọnyi. Pẹlupẹlu, ipese agbara iyipada kekere, paapaa ti o ba jẹ ohun ti nmu badọgba agbara, nigbagbogbo bajẹ nipasẹ iṣẹlẹ yii, eyiti o fa nipasẹ foliteji igbi, ati ninu ipese agbara LED, o jẹ paapaa wọpọ julọ. Eyi jẹ nitori awọn abuda fifuye ti LED paapaa bẹru awọn igbi. Awọn foliteji.
Gẹgẹbi imọran gbogbogbo, awọn paati ti o kere si ni Circuit itanna, igbẹkẹle ti o ga julọ, ati kekere igbẹkẹle igbimọ paati paati diẹ sii. Ni otitọ, awọn iyika ti kii ṣe ipinya kere ju awọn iyika ipinya. Kini idi ti igbẹkẹle iyika ipinya ga? Ni otitọ, kii ṣe igbẹkẹle, ṣugbọn Circuit ti kii ṣe ipinya jẹ ifarabalẹ pupọ si iṣẹ-abẹ, agbara inhibitory ti ko dara, ati iyika ipinya, nitori agbara naa wọ inu oluyipada ni akọkọ, ati lẹhinna gbe lọ si fifuye LED lati oluyipada. Circuit Buck jẹ apakan ti ipese agbara titẹ sii taara si fifuye LED. Nitorinaa, ogbologbo naa ni aye to lagbara ti ibajẹ si iṣẹ abẹ ni idinku ati attenuation, nitorinaa o jẹ kekere. Ni otitọ, iṣoro ti kii ṣe ipinya jẹ pataki nitori iṣoro ti abẹ. Ni bayi, iṣoro yii ni pe awọn atupa LED nikan ni a le rii lati iṣeeṣe ti wọn le rii lati iṣeeṣe. Nitorina, ọpọlọpọ awọn eniyan ti ko dabaa kan ti o dara idena ọna. Awọn eniyan diẹ sii ko mọ kini foliteji igbi jẹ, ọpọlọpọ eniyan. Awọn atupa LED ti bajẹ, ati idi naa ko le rii. Ni ipari, gbolohun kan ṣoṣo ni o wa. Kini ipese agbara yii jẹ riru ati pe yoo yanju. Nibo ni pato riru, on ko mọ.
Ipese agbara ti kii ṣe ipinya jẹ ṣiṣe, ati ekeji ni pe idiyele jẹ anfani diẹ sii.
Agbara ti kii ṣe ipinya dara fun awọn iṣẹlẹ: Ni akọkọ, o jẹ awọn atupa inu ile. Ayika itanna inu ile jẹ dara julọ ati ipa ti awọn igbi jẹ kekere. Keji, ayeye ti lilo jẹ kekere -foliteji ati kekere lọwọlọwọ. Iyasọtọ ti kii ṣe iyasọtọ ko ni itumọ fun awọn ṣiṣan foliteji kekere, nitori ṣiṣe ti kekere-voltage ati awọn ṣiṣan nla ko ga ju ipinya lọ, ati pe idiyele naa kere ju pupọ lọ. Ẹkẹta, ipese agbara ti kii ṣe ipinya ni a lo ni agbegbe iduroṣinṣin to jo. Nitoribẹẹ, ti ọna ba wa lati yanju iṣoro ti didasilẹ iṣẹ abẹ naa, iwọn ohun elo ti agbara ti kii ṣe ipinya yoo gbooro pupọ!
Nitori iṣoro ti awọn igbi omi, oṣuwọn ibajẹ ko yẹ ki o ṣe akiyesi. Ni gbogbogbo, iru ipadabọ atunṣe, iṣeduro ibajẹ, ërún, ati akọkọ MOS yẹ ki o ronu iṣoro ti awọn igbi. Lati le dinku oṣuwọn ibajẹ, o jẹ dandan lati ṣe akiyesi awọn ifosiwewe abẹlẹ nigba ṣiṣe apẹrẹ, tabi lati dawọ awọn olumulo lọwọ nigba lilo, ati gbiyanju lati yago fun iṣẹ abẹ. (Gẹgẹbi awọn atupa inu ile, pa a fun akoko naa nigbati o ba ja)
Ni akojọpọ, lilo ipinya ati aisọtọ jẹ igbagbogbo nitori iṣoro ti igbi igbi, ati iṣoro ti awọn igbi ati agbegbe ina mọnamọna ni ibatan pẹkipẹki. Nitorinaa, ni ọpọlọpọ igba lilo agbara ipinya ati ipese agbara ti kii ṣe ipinya ko le ge ni ọkọọkan. Awọn idiyele jẹ anfani pupọ, nitorinaa o jẹ dandan lati yan iyasọtọ tabi ipinya bi ipese agbara LED -drive.
5. Akopọ
Nkan yii ṣafihan awọn iyatọ laarin ipinya ati agbara ti kii ṣe ipinya, bakanna bi awọn anfani ati awọn aila-nfani wọn, awọn iṣẹlẹ aṣamubadọgba, ati yiyan yiyan agbara ipinya. Mo nireti pe awọn onimọ-ẹrọ le lo eyi bi itọkasi ni apẹrẹ ọja. Ati lẹhin ọja ba kuna, yara yara ipo iṣoro naa.
