Ọpọlọpọ awọn ise agbese ti hardware Enginners ti wa ni pari lori iho iho, ṣugbọn nibẹ ni lasan ti lairotẹlẹ sisopọ awọn rere ati odi ebute oko ti agbara, eyiti o nyorisi si ọpọlọpọ awọn itanna irinše sisun, ati paapa gbogbo ọkọ ti wa ni run, ati awọn ti o ni lati wa ni welded lẹẹkansi, Emi ko mo ohun ti o dara ona lati yanju o?
Ni akọkọ, aibikita jẹ eyiti ko ṣeeṣe, botilẹjẹpe o jẹ nikan lati ṣe iyatọ awọn okun waya meji ti o dara ati odi, pupa ati dudu, le jẹ ti firanṣẹ lẹẹkan, a kii yoo ṣe awọn aṣiṣe; Awọn asopọ mẹwa kii yoo lọ ni aṣiṣe, ṣugbọn 1,000? Kini nipa 10,000? Ni akoko yii o ṣoro lati sọ, nitori aibikita wa, ti o yori si diẹ ninu awọn paati itanna ati awọn eerun igi ti jona, idi akọkọ ni pe lọwọlọwọ jẹ awọn paati ikọlu pupọ ti bajẹ, nitorinaa a gbọdọ ṣe awọn igbese lati yago fun asopọ yiyipada. .
Awọn ọna wọnyi lo wa ni igbagbogbo:

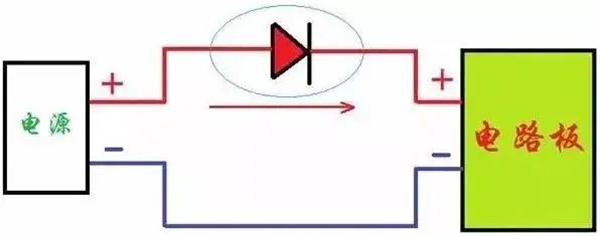

01 ẹrọ ẹlẹnu meji jara iru egboogi-yiyipada Idaabobo Circuit
Diode iwaju ti sopọ ni lẹsẹsẹ ni titẹ sii agbara rere lati lo ni kikun awọn abuda diode ti adaṣe siwaju ati yiyipada gige. Labẹ deede ayidayida, awọn Atẹle tube conducts ati awọn Circuit ọkọ ṣiṣẹ.

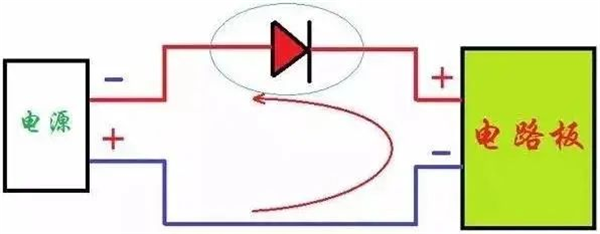

Nigbati awọn ipese agbara ti wa ni ifasilẹ awọn, awọn diode ti wa ni ge ni pipa, awọn ipese agbara ko le ṣe kan lupu, ati awọn Circuit ọkọ ko ṣiṣẹ, eyi ti o le fe ni idilọwọ awọn isoro ti awọn ipese agbara.

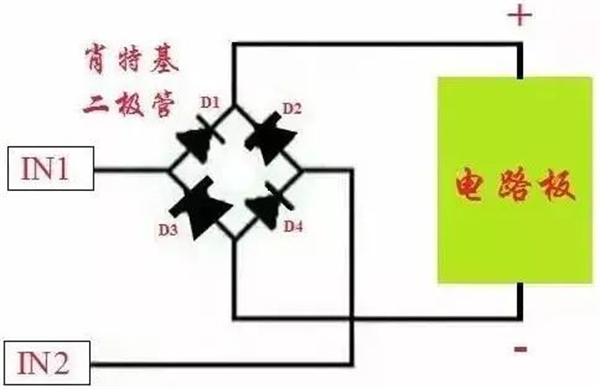

02 Rectifier Afara iru egboogi-yiyipada Idaabobo Circuit
Lo afara atunṣe lati yi titẹ agbara pada sinu titẹ sii ti kii-pola, boya ipese agbara ti sopọ tabi yi pada, igbimọ naa ṣiṣẹ deede.
Ti diode ohun alumọni ba ni titẹ silẹ ti iwọn 0.6 ~ 0.8V, diode germanium tun ni titẹ silẹ ti iwọn 0.2 ~ 0.4V, ti titẹ silẹ ba tobi ju, tube MOS le ṣee lo fun itọju ipalọlọ, titẹ silẹ ti tube MOS jẹ kekere pupọ, to miliohm diẹ, ati pe titẹ silẹ jẹ fere aifiyesi.
03 MOS tube egboogi-yiyipada Idaabobo Circuit
MOS tube nitori ilọsiwaju ilana, awọn ohun-ini tirẹ ati awọn ifosiwewe miiran, ifọnọhan resistance inu inu jẹ kekere, ọpọlọpọ ni ipele milliohm, tabi paapaa kere si, ki foliteji Circuit ju silẹ, pipadanu agbara ti o ṣẹlẹ nipasẹ Circuit jẹ paapaa kekere, tabi paapaa aifiyesi. , nitorina yan MOS tube lati daabobo Circuit jẹ ọna ti a ṣe iṣeduro diẹ sii.

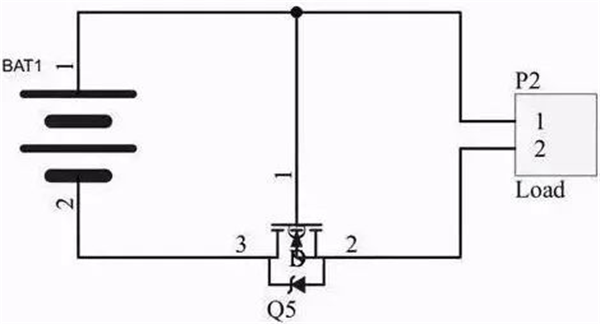

1) Idaabobo NMOS
Gẹgẹbi a ti han ni isalẹ: Ni akoko ti agbara-lori, diode parasitic ti tube MOS ti wa ni titan, ati pe eto naa ṣe ilana kan. Agbara orisun S jẹ nipa 0.6V, lakoko ti agbara ẹnu-ọna G jẹ Vbat. Foliteji šiši ti tube MOS jẹ lalailopinpin: Ugs = Vbat-Vs, ẹnu-bode naa ga, ds ti NMOS wa ni titan, diode parasitic jẹ kukuru-yika, ati pe eto naa ṣe igbasilẹ nipasẹ wiwọle ds ti NMOS.
Ti ipese agbara ba yi pada, lori-foliteji ti NMOS jẹ 0, a ti ge NMOS kuro, diode parasitic ti yi pada, ati pe a ti ge asopọ Circuit, nitorinaa ndaabobo.

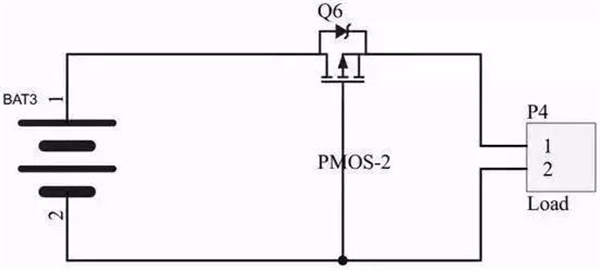

2) Idaabobo PMOS
Gẹgẹbi a ti han ni isalẹ: Ni akoko ti agbara-lori, diode parasitic ti tube MOS ti wa ni titan, ati pe eto naa ṣe ilana kan. Agbara ti orisun S jẹ nipa Vbat-0.6V, lakoko ti o pọju ti ẹnu-bode G jẹ 0. Ibẹrẹ ṣiṣi ti tube MOS jẹ lalailopinpin: Ugs = 0 - (Vbat-0.6), ẹnu-ọna naa ṣe bi ipele kekere kan. , awọn ds ti PMOS ti wa ni titan, diode parasitic jẹ kukuru-yika, ati pe eto naa ṣe lupu nipasẹ wiwọle ds ti PMOS.
Ti ipese agbara ba yipada, lori-foliteji ti NMOS tobi ju 0 lọ, a ti ge PMOS kuro, diode parasitic ti yi pada, ati pe o ti ge asopọ, nitorinaa ṣe aabo aabo.
Akiyesi: Awọn okun tubes NMOS ds si elekiturodu odi, okun PMOS tubes ds si elekiturodu rere, ati itọsọna diode parasitic jẹ si ọna itọsọna lọwọlọwọ ti a ti sopọ ni deede.
Wiwọle ti awọn ọpa D ati S ti tube MOS: nigbagbogbo nigbati a ba lo tube MOS pẹlu ikanni N, lọwọlọwọ gbogbo n wọle lati ọpa D ti o nṣàn jade lati ọpa S, ati PMOS ti nwọle ati D jade lati S. polu, ati awọn idakeji jẹ otitọ nigba ti loo ni yi Circuit, awọn foliteji majemu ti MOS tube ti wa ni pade nipasẹ awọn ifọnọhan ti parasitic ẹrọ ẹlẹnu meji.
tube MOS yoo wa ni titan ni kikun niwọn igba ti foliteji to dara ti fi idi mulẹ laarin awọn ọpa G ati S. Lẹhin ṣiṣe, o dabi pe iyipada ti wa ni pipade laarin D ati S, ati lọwọlọwọ jẹ resistance kanna lati D si S tabi S si D.

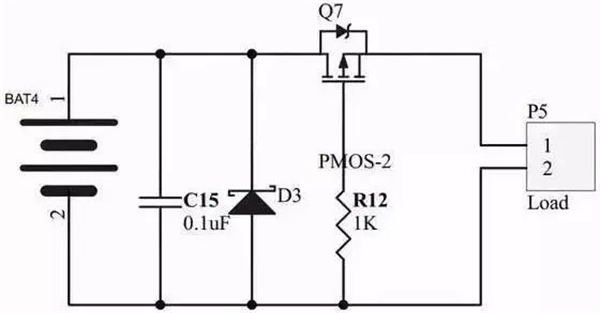

Ni awọn ohun elo ti o wulo, ọpa G ti wa ni asopọ ni gbogbogbo pẹlu resistor, ati pe lati le ṣe idiwọ tube MOS lati wó lulẹ, diode olutọsọna foliteji tun le ṣafikun. A kapasito ti a ti sopọ ni afiwe si a pin ni o ni rirọ-ibere ipa. Ni akoko ti isiyi bẹrẹ lati ṣàn, awọn kapasito ti gba agbara ati awọn foliteji ti awọn G polu ti wa ni maa kọ soke.
Fun PMOS, ni akawe pẹlu NOMS, Vgs nilo lati tobi ju foliteji ala. Nitori foliteji ṣiṣi le jẹ 0, iyatọ titẹ laarin DS ko tobi, eyiti o jẹ anfani diẹ sii ju NMOS.
04 Idaabobo fiusi
Ọpọlọpọ awọn ọja eletiriki ti o wọpọ ni a le rii lẹhin ṣiṣi apakan ipese agbara pẹlu fiusi, ninu ipese agbara ti yi pada, Circuit kukuru kan wa ninu Circuit nitori lọwọlọwọ nla, ati lẹhinna fiusi ti fẹ, ṣe ipa kan ninu aabo aabo Circuit, ṣugbọn ọna yii atunṣe ati rirọpo jẹ iṣoro diẹ sii.
